Agilent 82357BでVMAを使ってみる

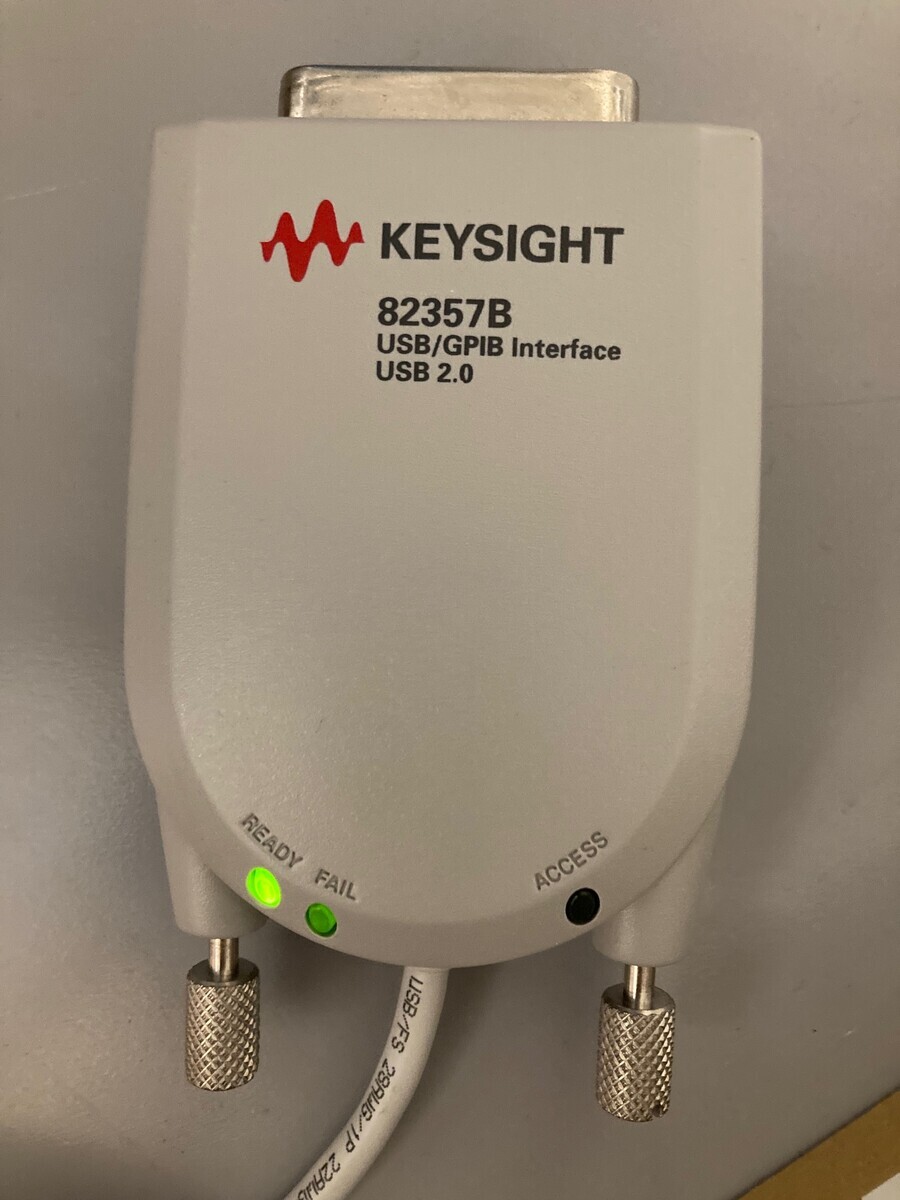

メルカリでAgilent 82357Bが売ってたのでVMAで使うべく購入。一万円也。
ぜんぜん発送されないから心配してたら金曜日発送、土曜着。
本物なのかな･･･
https://x.com/fakecomponents/status/1566765411944828930

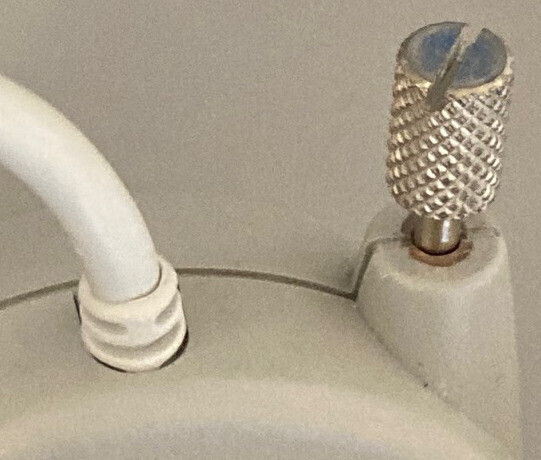

fakecomponentsさんの記事読むと、導電塗装が確実とのこと。
インサート成型っぽくも見えるけど、半割のインサートまでやってニセモノ作らないよね･･･と思い込んで使う事にする。
ケーブルに貼付けてある注意書きも、スペースちゃんと入っていて違和感ないし。
次に、ソフトをインストール
VMA Simple Spectrum Analyser for Rohde&Schwarz CRTU and CMU200 - Download Page
VMAさんのページからソフトをダウンロード
ソフトを起動すると、MACアドレスからアクティベーション用のコードが生成されるので、VMAさんへそのコードをメールするとアクティベーションコードが返信される仕組み。最初分からなくて、アクティベーション用コードを一生懸命入れてた。
同じく分からなかった人たち･･･
次、Keysight Connection Expert のリンクがあるのでそこからGPIBとかの管理ツールダウンロードするのだけど、「This software requires Keysight Connection Expert 2018,」を読み飛ばして2024版を入れたらソフトが起動しない。
記載のリンクから
以前のバージョンページに飛び
よく分からないので2018の一番最初のリリース版をインストール。
次は、CMU200側を設定。GPIBの仕組みがイマイチ分からないが、CMU200を下記のように設定。
つぎにAgilent 82357BのUSBケーブルを接続し、Keysight Connection Expertを起動。何をどうやったかわからないけど、My InstrumentsにGPIB-USBが追加された。このスクショのときにModelとかUnknownになってるけど、時々Agilent 82357Bって出たりする。なんでだろ。

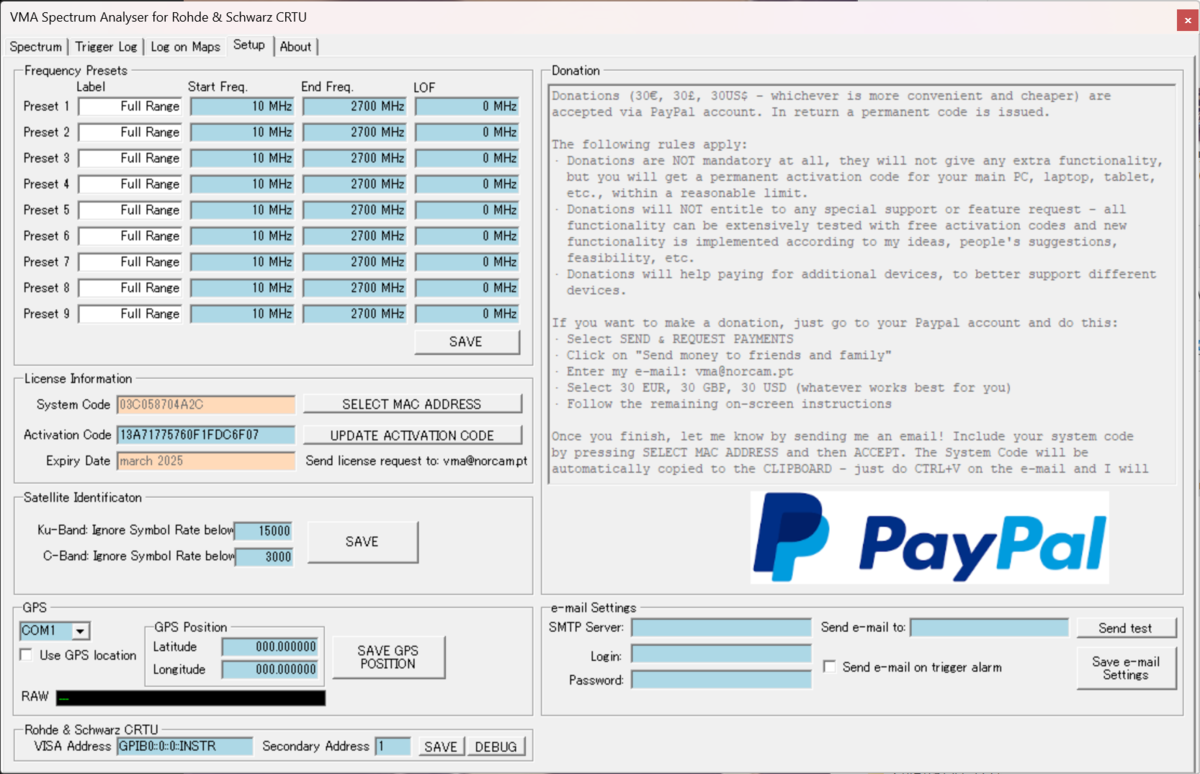

つぎにVMA Simple Spectrum Analyserを立ち上げ、メールされたアクティベーションコードを入れたら、Setupへ。
一番下のVISA Addressに、Keysight Connection Expertの「GPIB::0::0::INSTR」を入れる。Secondary Addressがよく分からないがとりあえず1を入れれば良いの？CMU200のSecondaryを表しているの？？
Spectrumのタブ移動したら･･･STOPボタン下のメッセージBOXがNon Connectのまま･･･なんだけど、STOP押すとVISAに接続しに行くっぽくて、無事Spectrumが表示された。

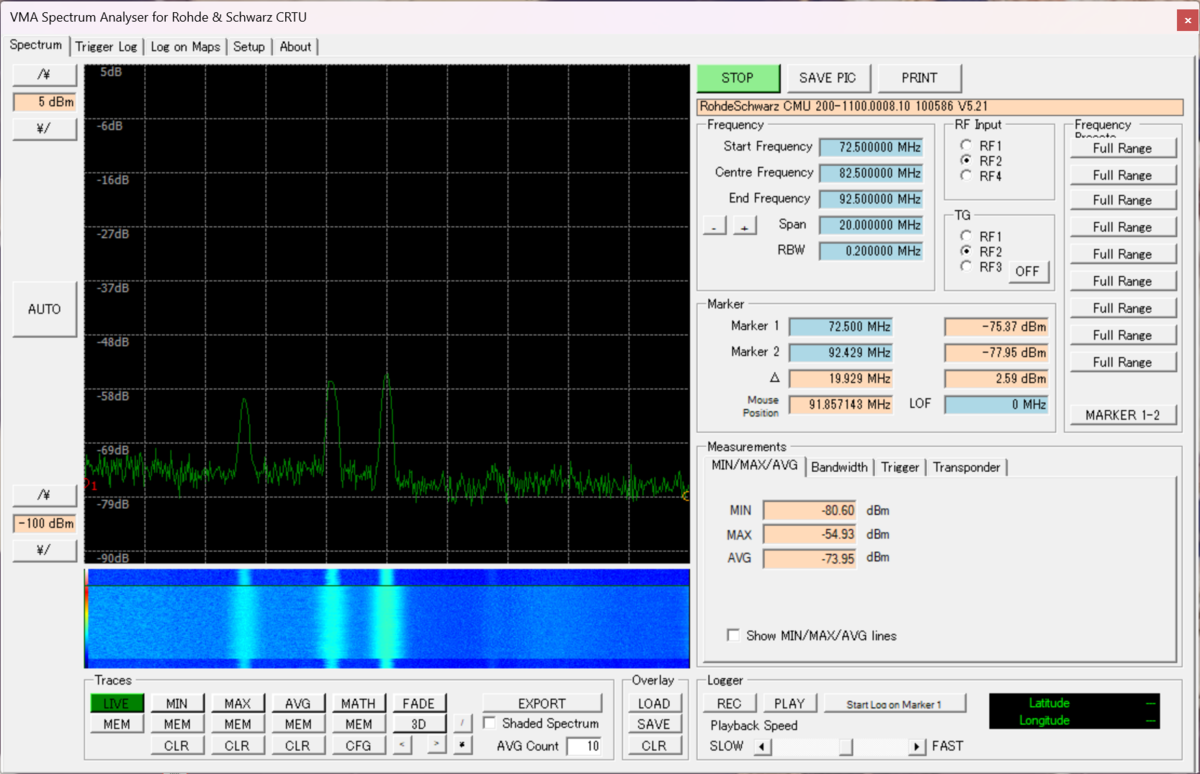

Centerを82.5MHz（NHK FM）でSpanが20MHzにしたら、@FMとかZIP FMが見えた。
CMU200購入
購入とHDD換装
ヤフオクにて、R&SのCMU200を購入。携帯電話のテスト機器。携帯電話のモジュール使わないと普通のスペアナ+SG。
年末落札した動作確認済み品が出荷前チェックで起動不能で落札キャンセル。
代替品聞いたら、フロントモジュールが最新（とは言え2002年とか？）のものがあると言うので、悩んだ末落札（オプションが違うのに、前回品+1万だったので）

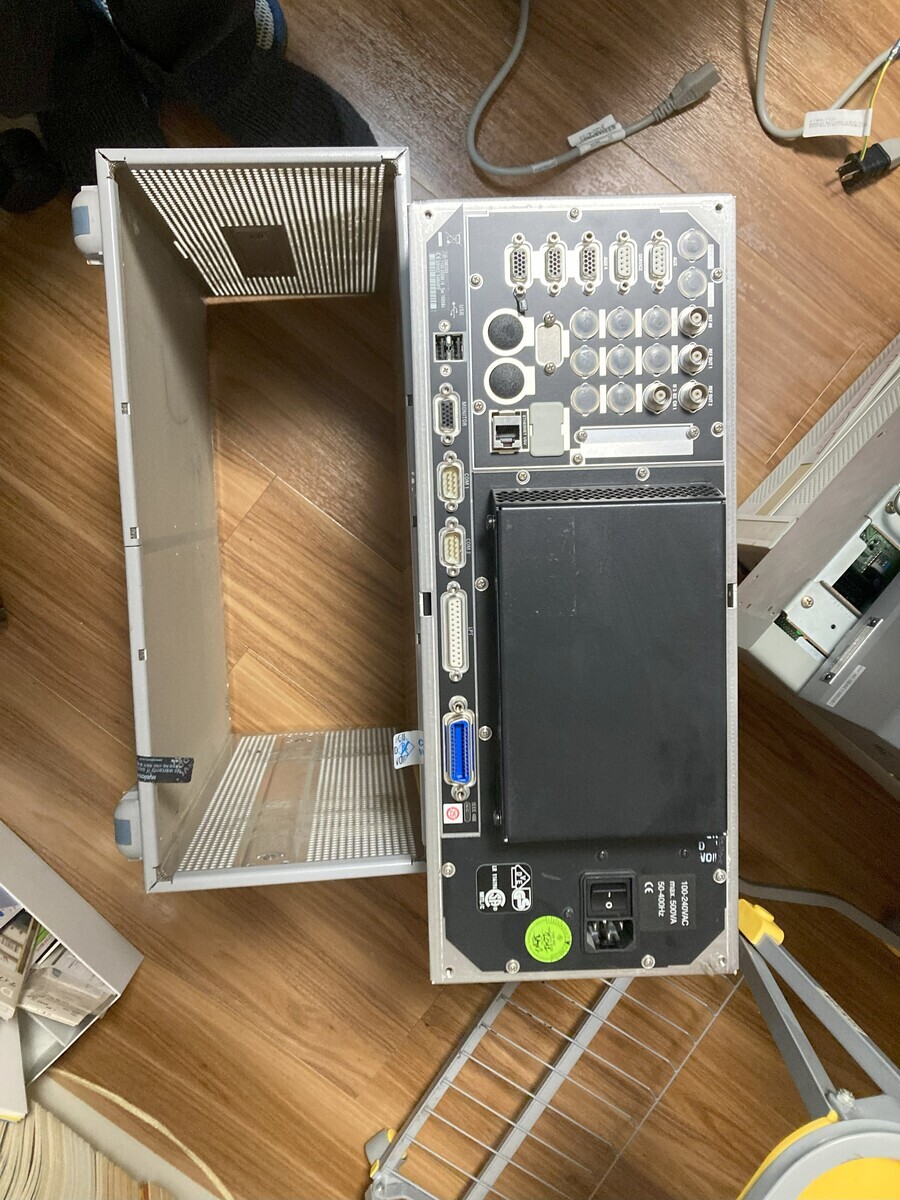

早速分解。

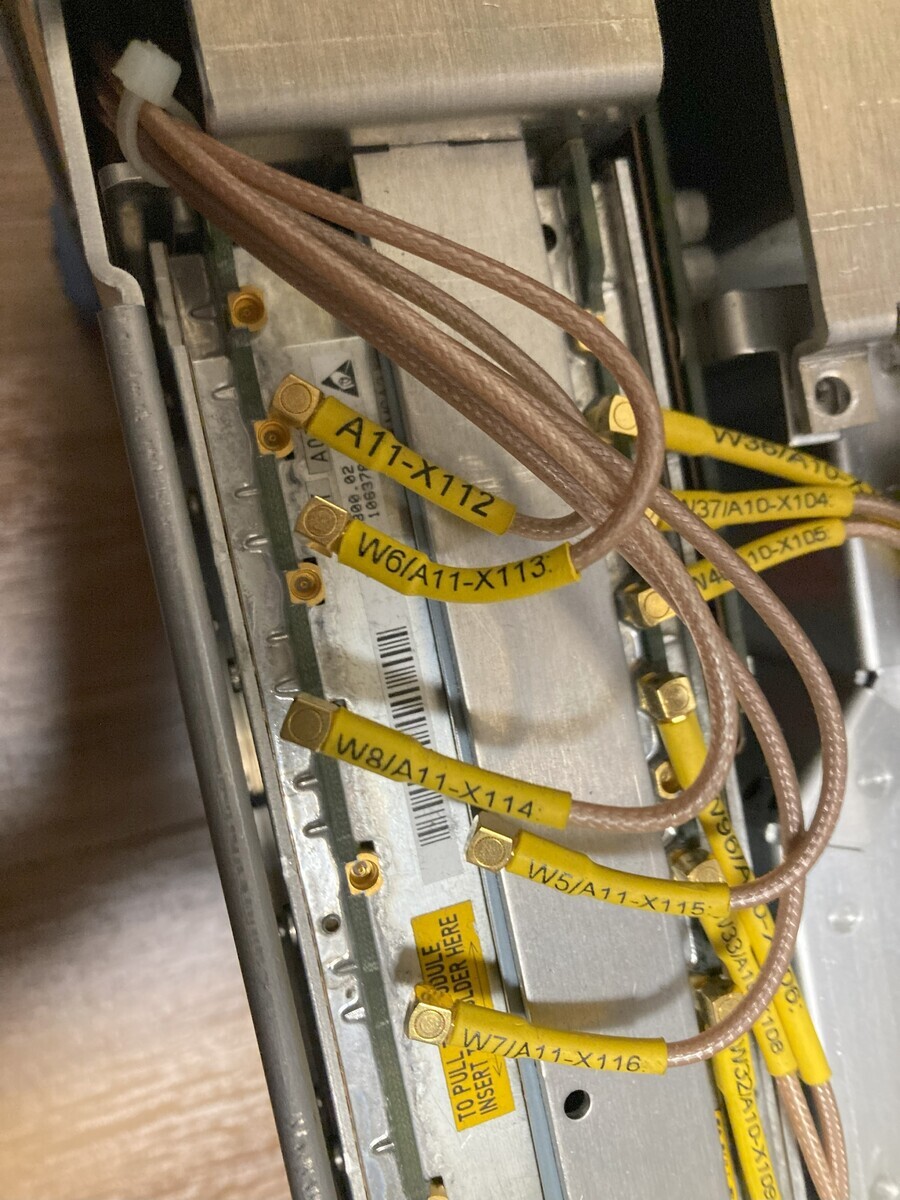

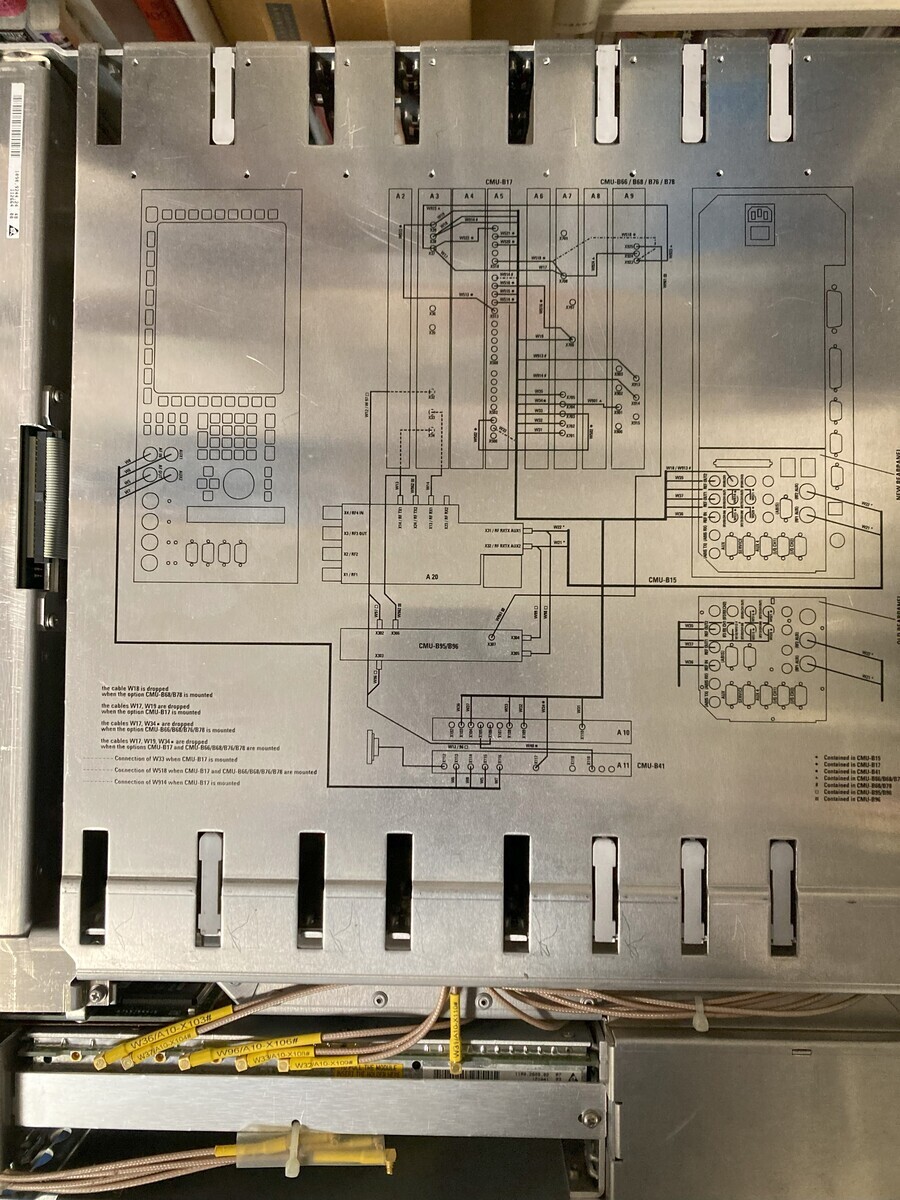

外カバーからの、メンテ用の接続図が書いてあるアルミカバー。

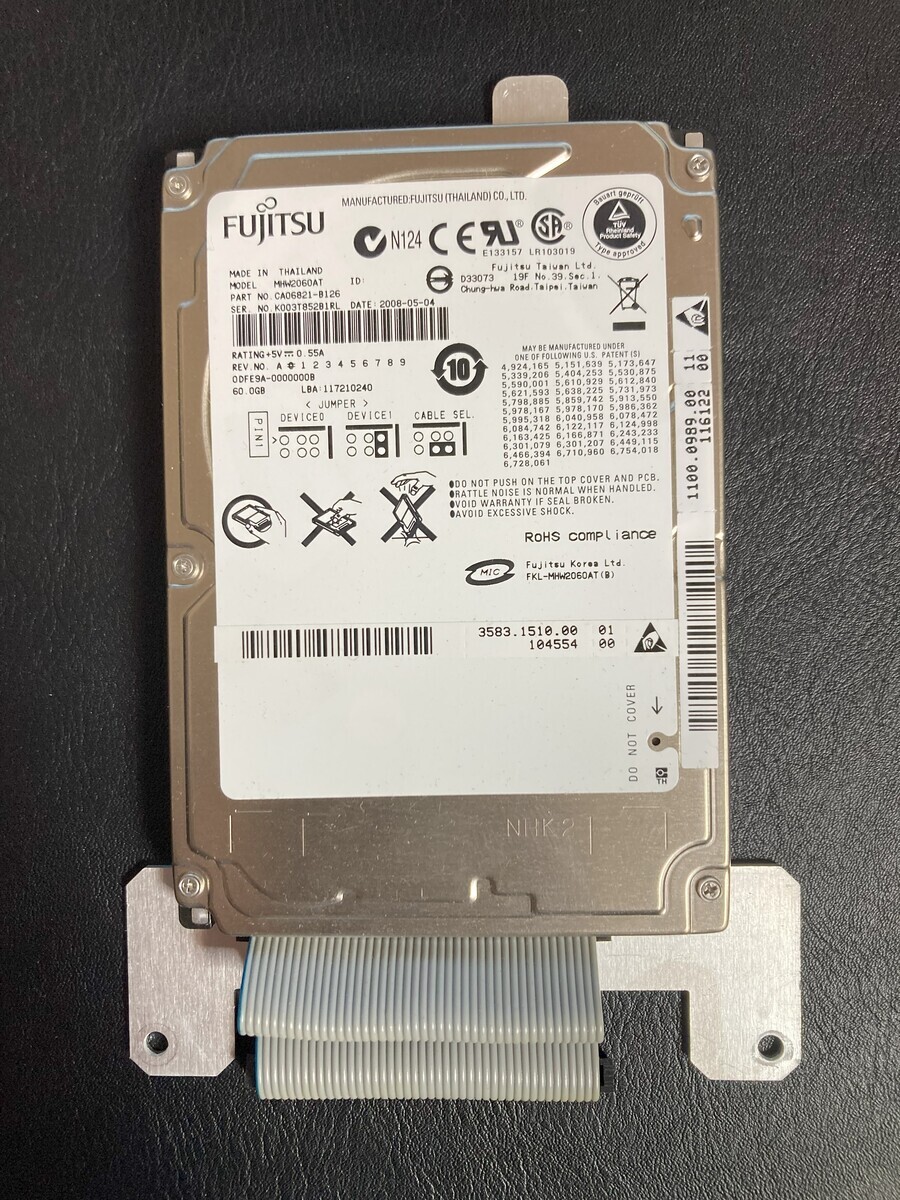

HDDは2.5インチATAで60GB
早速換装
TS64GMSA230S（トランセンド）+KRHK-MSATA/I9（玄人志向）
でSSDをATA接続。
専用のフルコピーするマシンでまるごとコピー。特に問題なく換装完了。起動は特に早くならない。
eevblogで出てくるcmuopts.py（キージェネ）は、本体シリアルのほか子シリアルが必要なのだが、購入したものにシリアルシール剥がしてあって子シリアルが分からない。
HDD内のIDENTITY.DATはただのTXTなので読むと子シリアルも記載あった。ただ、今回購入したものはオプションがないので有効にならないものばかり。
内蔵ソフトのアップグレード
2007年頃にサポート切られているっぽくて、R&Sからはソフトはダウンロード出来ない。EEVBLOGのスレッドみて最終版ソフトをGET。
PCMCIAはCMU200にあるけど、USB経由はアップグレード出来ない。たまたまPCMCIA to CFカード変換あったものの、CFが見つからない。4GBのCFをメルカリで500円でGET。
よく考えると、アップグレードするソフト合計100MB未満なので1GBもあれば十分。
下記ビデオ見ながらアップグレード。先にPCMCIA挿しちゃうと起動しないので、DOSのソフトが出てからPCMCIA差し込めばOKだった。
www.youtube.com
内蔵FPGAの書き換えも同時に実行され動いているのか固まっているのか分からない20分が経過したら普通に起動。
BASEソフトはさておき、その他のソフトはCDMA2000のアップグレードだったりなのであまり意味が無かった。
足らないOPTIONを追加
eevblogでもいらないんじゃない？って記載あったけど、AUDIOボードとBluetoothボード欲しくなり、年末キャンセルされた不動品を値下げしてもらい落札。eBayで買うよりは安いと思う･･･。
早速分解して、Bluetoothユニットとスピーチコーダー（FMとかのエンコーダ？）を移植

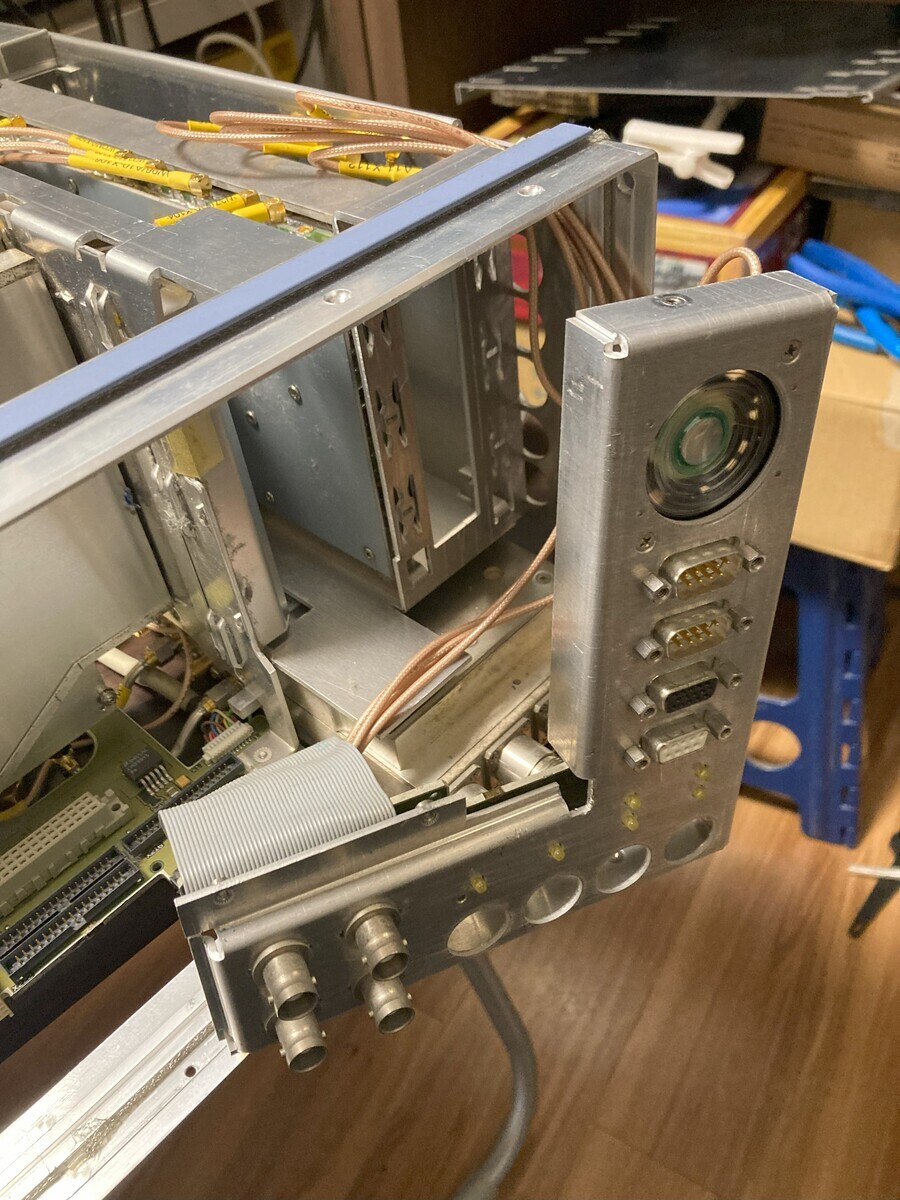

Audioボードとスピーカ移植
オプション付けたら起動時に構成変更チェックかけてFPGAのアップデートを実行

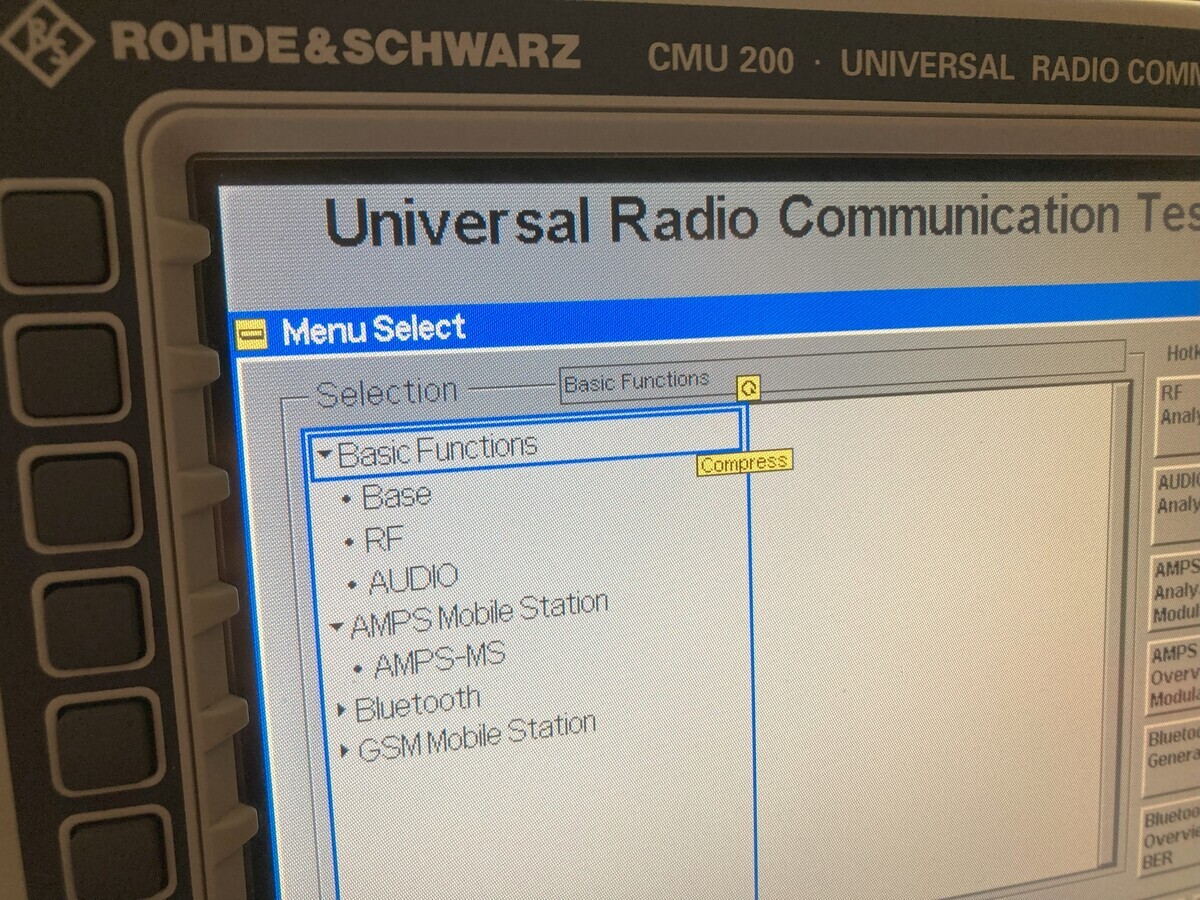

全部のソフトを最新にしてあったので、自動的にAMPS-MSも有効になった。
AMPS-MSが有効だと、FMラジオが聴けるらしい。早速やってみたけど、音が出ない。
同じく出ない人居た。
どうやら、ソフトのアップグレードでスピーカ使える予定だったもののアップグレードされずじまいで、フロントパネルのVOLとかAUTOボタンも同様に使えない模様。
ここのチュートリアル読んだら、AUX2から音声出力されてるそうで、アンプ付きスピーカつけたらFM復調された。カットオフ周波数などフィルタを調整するとそこそこの音声で聞けた。（高いFMラジオ･･･）
オプション抜き取った不動品、オプションないだけで普通のスペアナ+SGで使えるはずなので、リペアに挑戦。
電源試しに入れると、待機ランプ付かず即電源がOFFする。

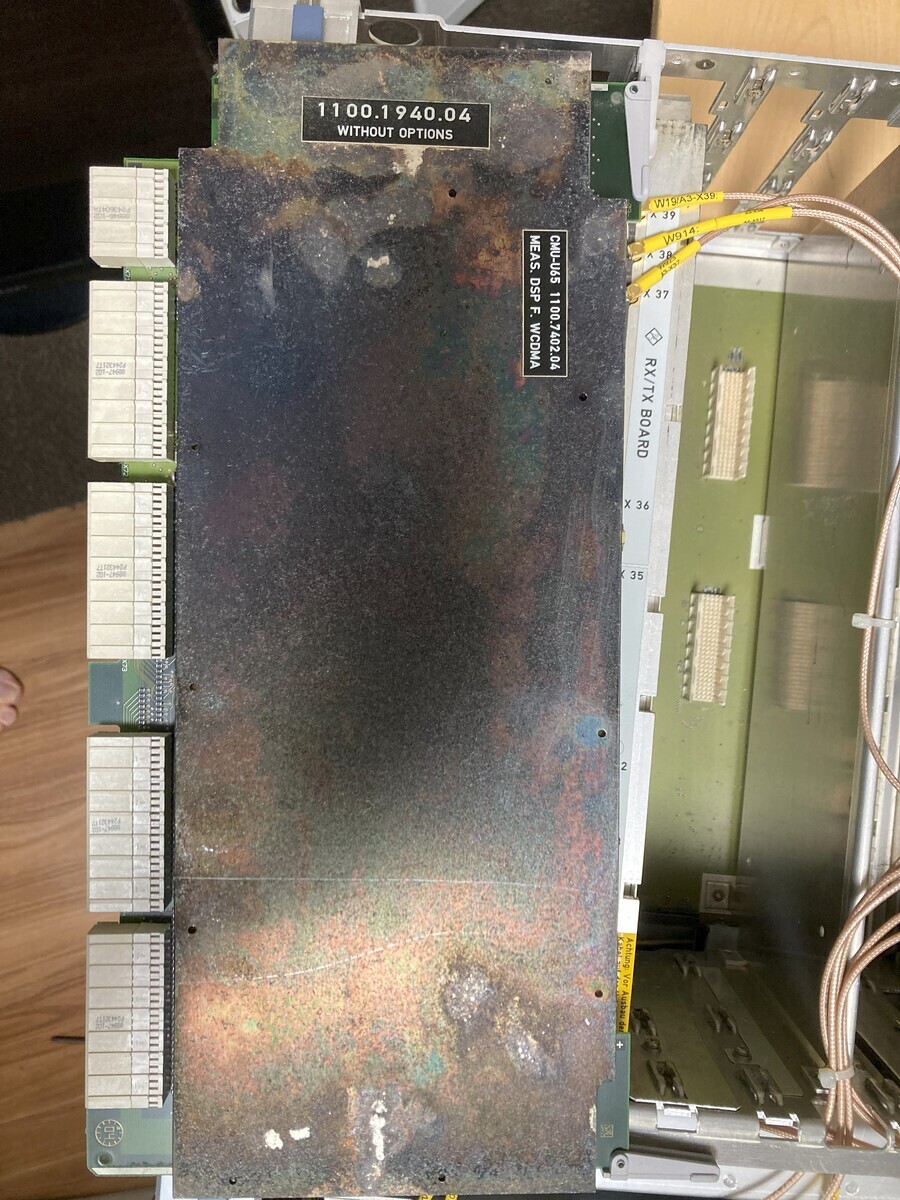

eevblogで時々携帯電話用のモジュール抜くと起動するとかあるので、WCDMAの焦げ焦げボード抜いたら待機までは行く。電源ボタン反応しないけど。

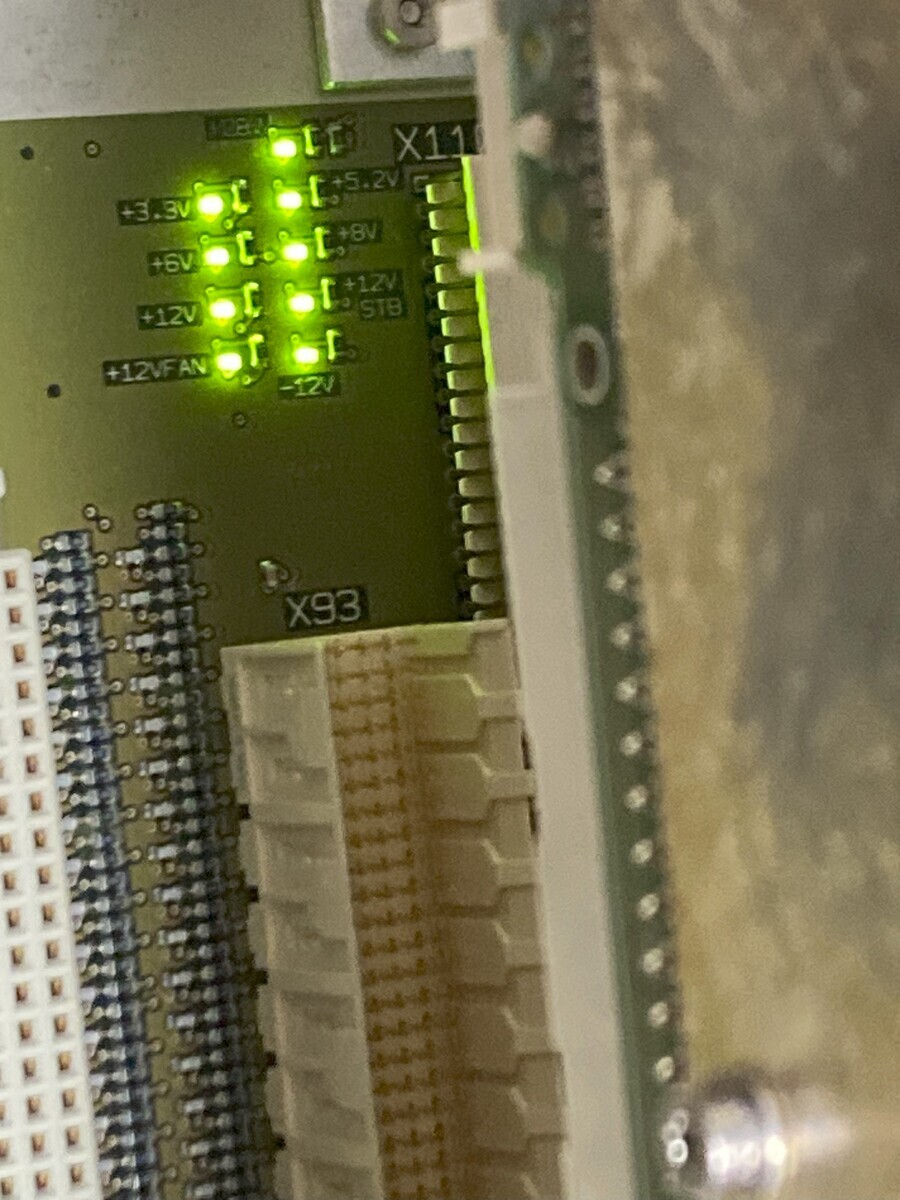

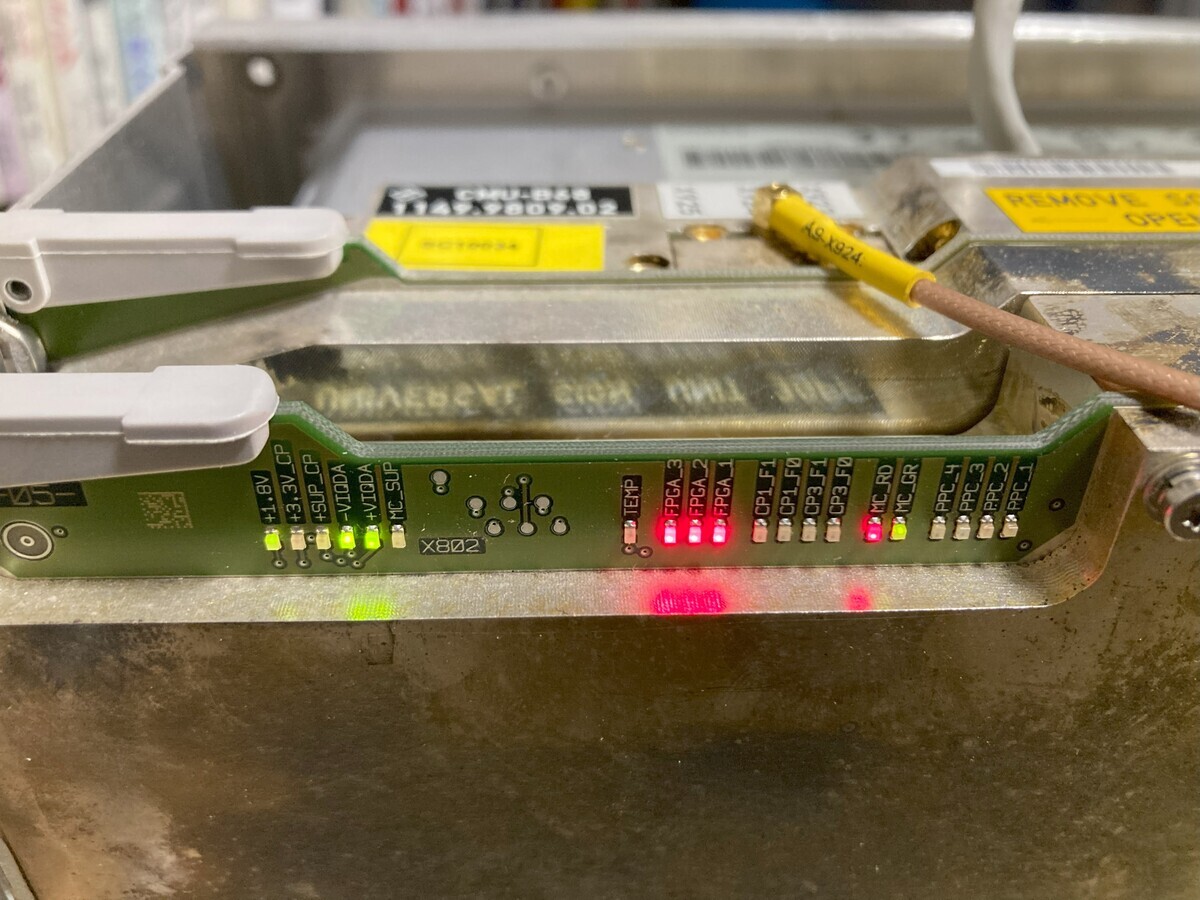

電源のステータスは正常っぽい
制御ボード？のFPGAが赤点灯･･･だけど元々赤だった気がする。3.3Vとかが消えてるけど。

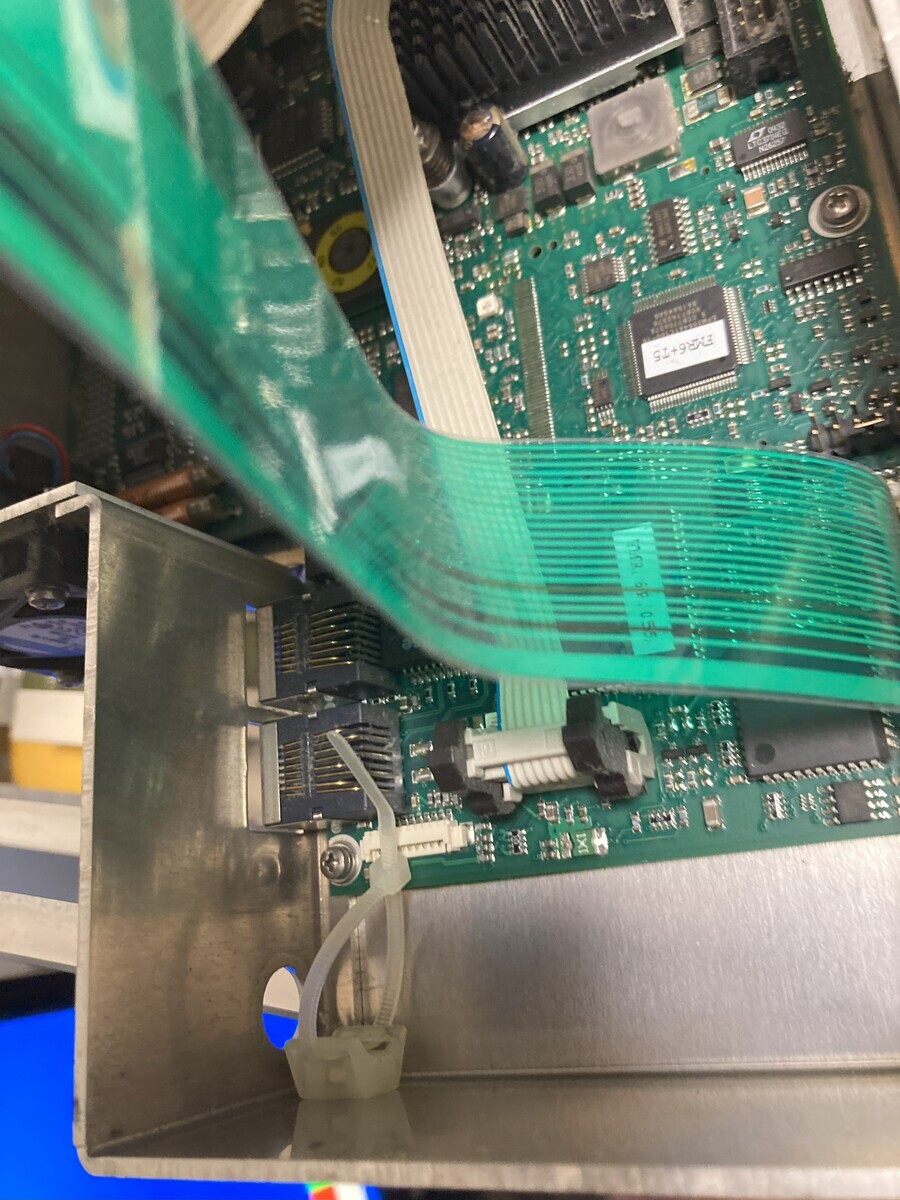

これは、CPUボード側の異常？液晶が点灯しないだけ？と分からないので、フロントパネルにあるCPUボード見る。
裏面カバーがドライバかナニかで叩いたような跡がいっぱいある･･･。
なんか･･･ケーブルが出てたようなあとあるけど･･･なんもついてない。

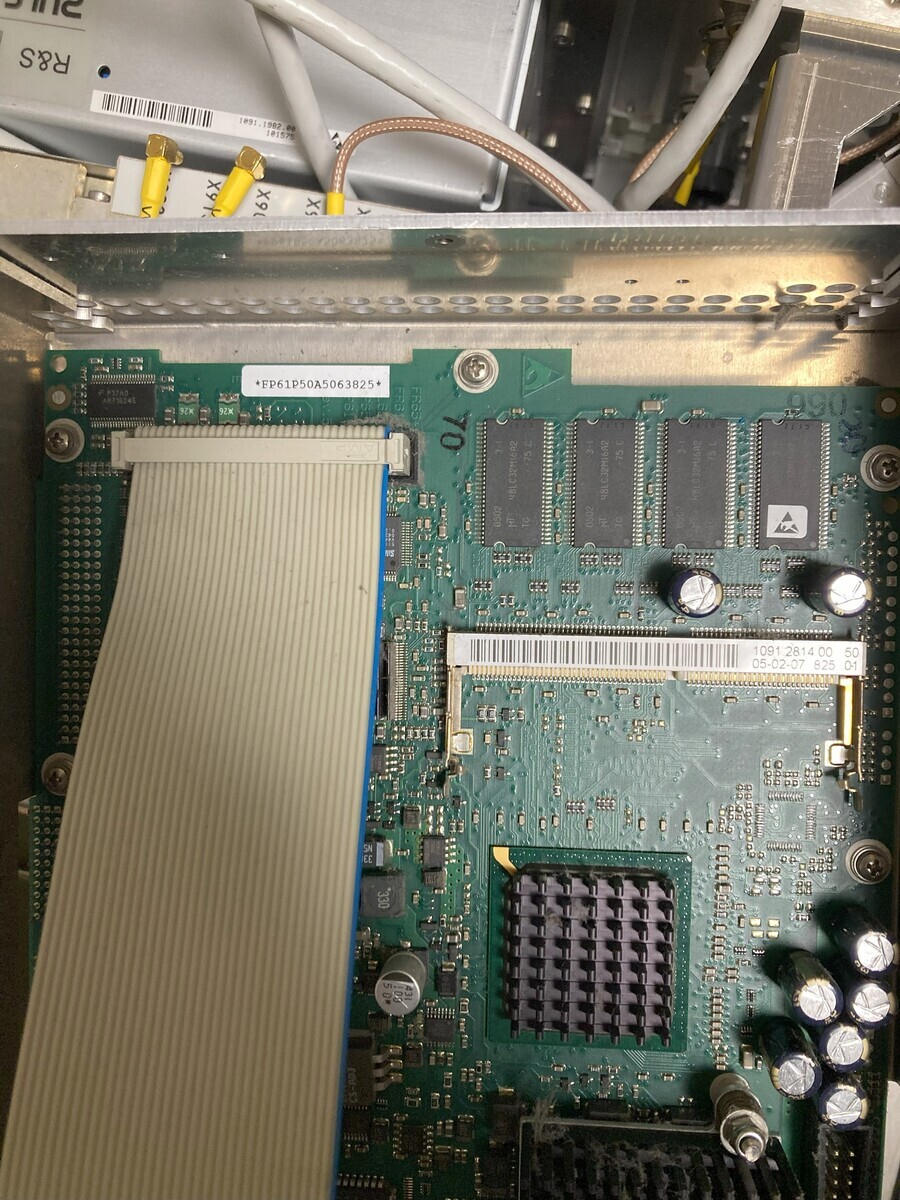

メモリモジュール（SO-DIMM 144pin 256MByte）が抜いてある･･･。明らかに部品取りしてる･･･。
液晶死んでてもCPUボード生きてたらBIOSがVGAポート経由で見られるはず！とモニタ繋げるもウンともスンとも言わず、疲れたので元に戻しておく･･･せめてスペアナとして使えればヤフオク経由で売れたものを･･･。
【余談】

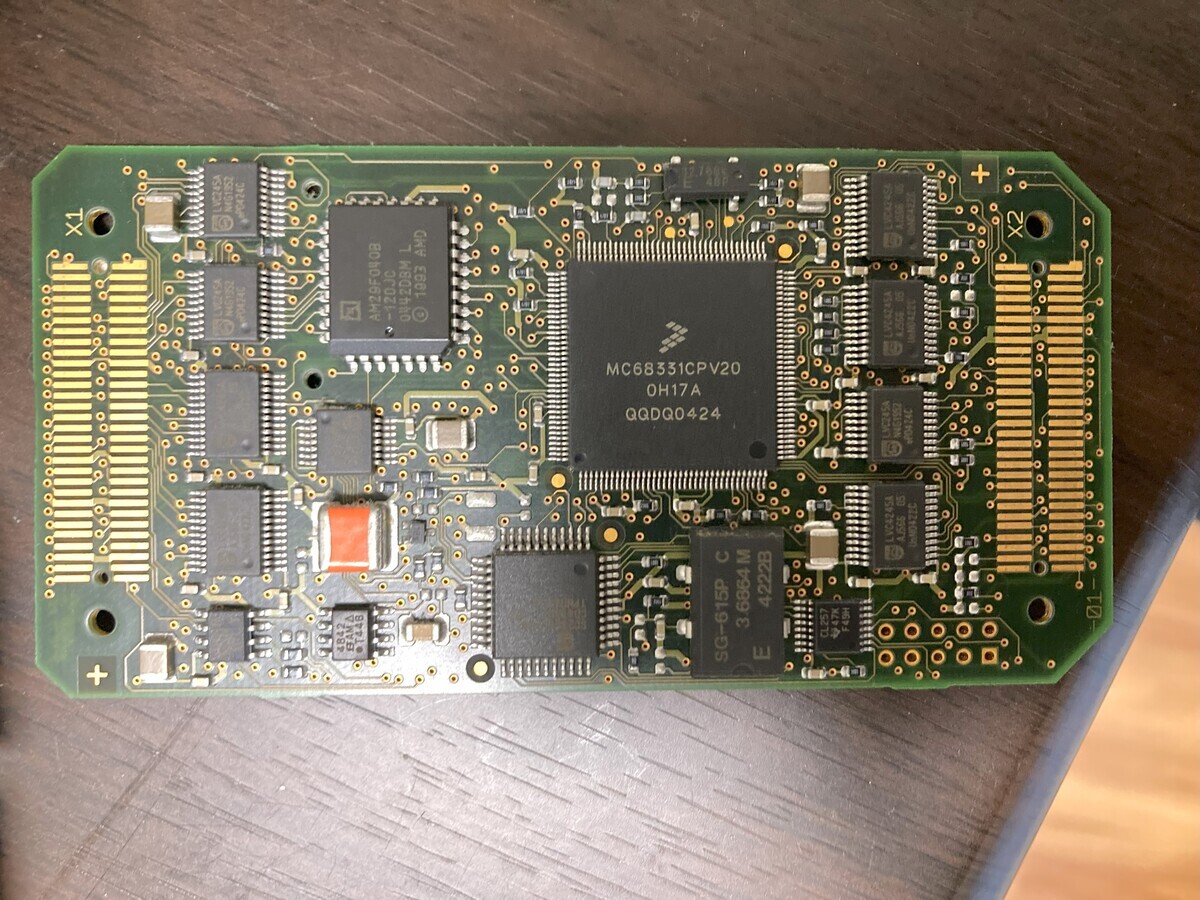

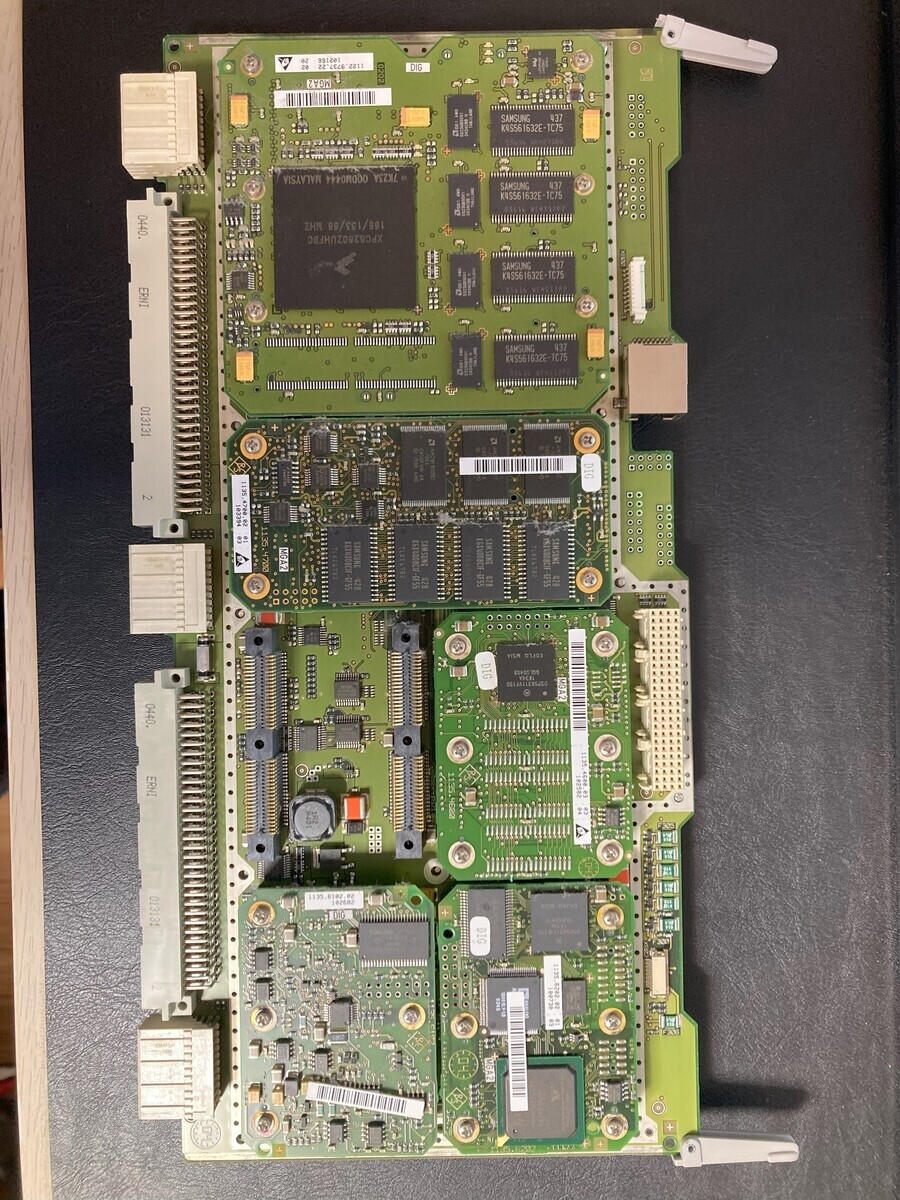

オプション追加後のソフトアップグレード画面で、68K BOARD UPGRADEとか出てきてたので、68Kボード見てみた。
PSF-800Lの修理

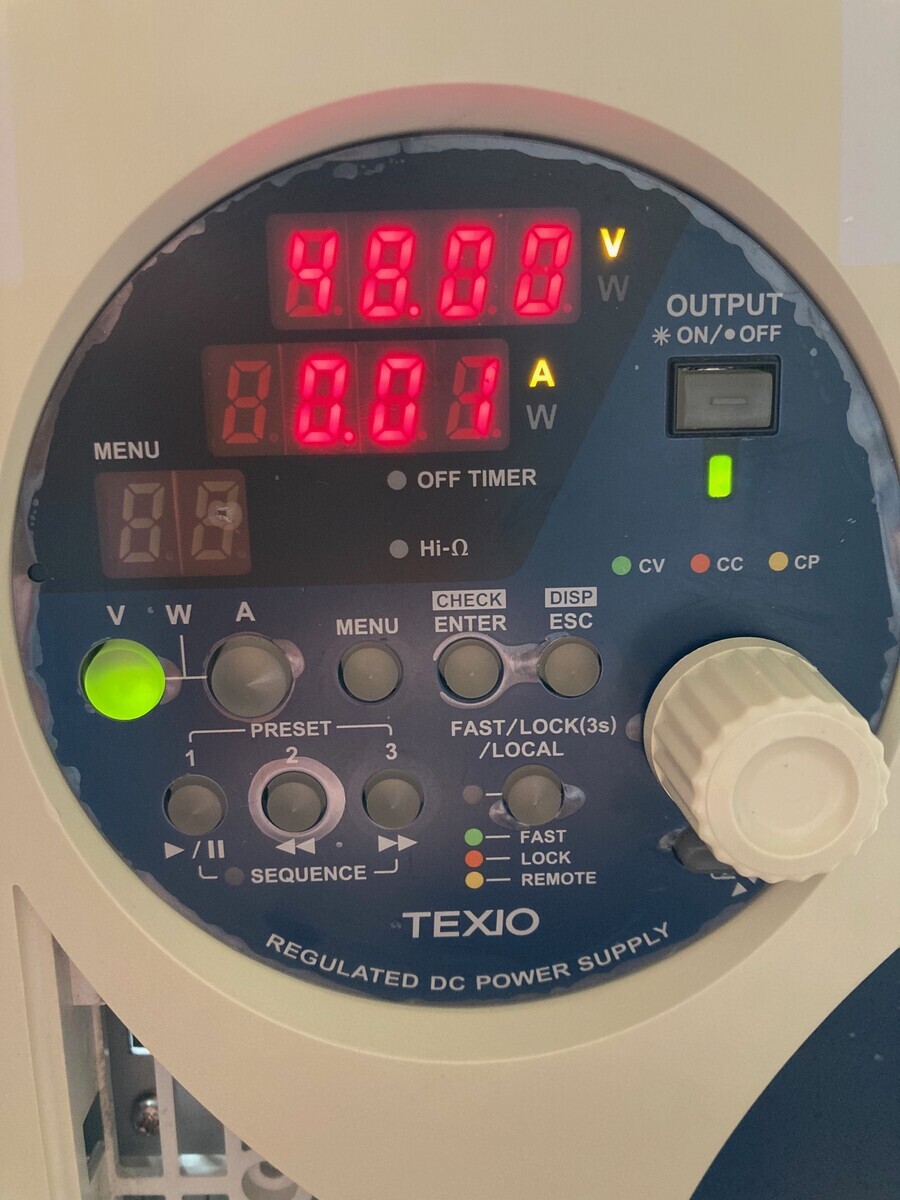

ヤフオクで落札したTEXIO製安定化電源PSF-800Lを修理
オークションの説明だと、SW類は全てOKって事だったが、実際はOUTPUTがON出来ず、それ以外のSWを押すとOUTPUTされるという状態。まあジャンクで購入なので･･･。
ロータリーエンコーダは普通に動作するので、多分A相B相直結？出力電圧はOKなんだけど、電流値制限かけられないから使えないので早速開腹。
H8の制御基板にパネル基板が接続されている。てっきり制御基板側のSW類のバッファがいかれて、OUTPUTの系列だけONしてるのかなって思っていたが、7セグ制御とSW入力の接続数が合わない気がする。

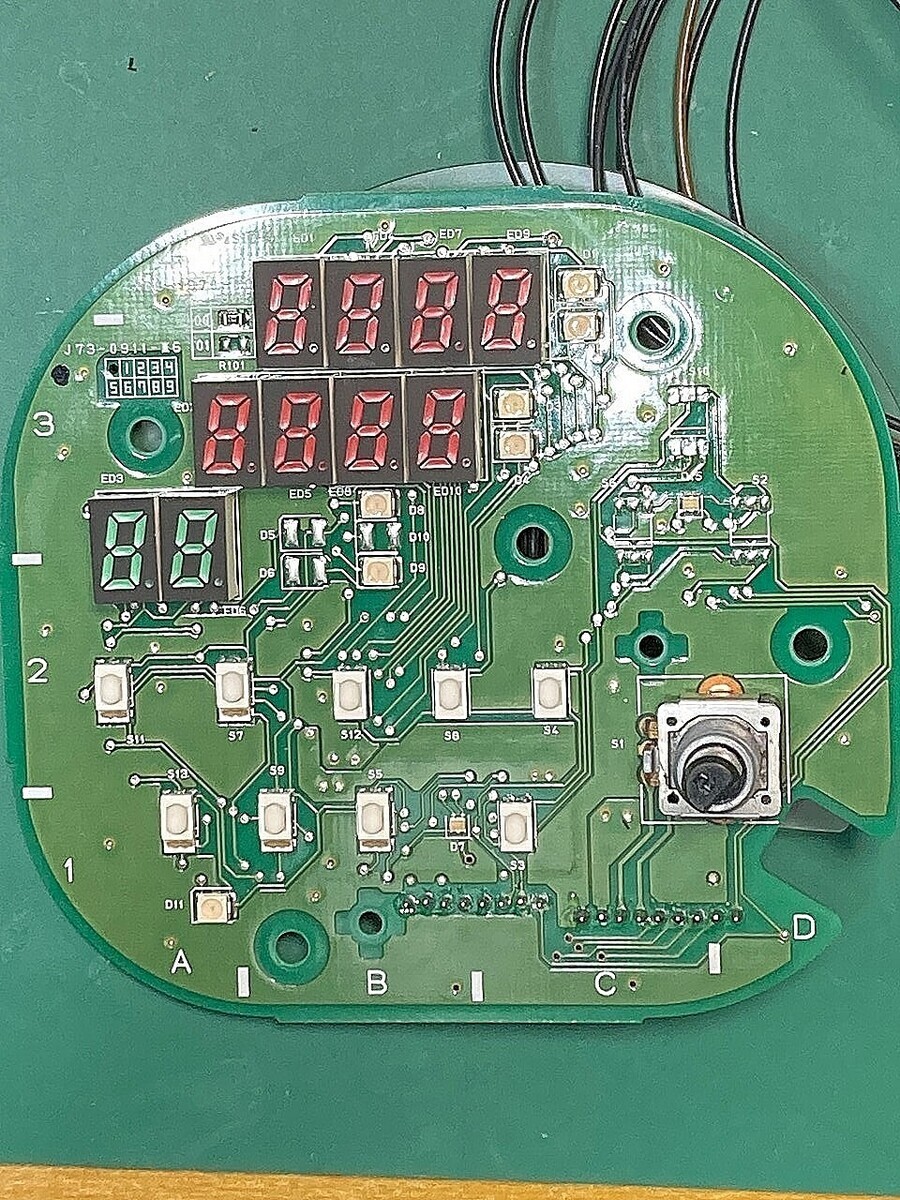

パネル基板側にシリアルドライバ載っているかなと想像しながらパネル面バラすと、7セグはTB62709Fが3つ付いててシリアル制御、SWはキーマトリクスで3×3構成。エンコーダは制御基板に直結。

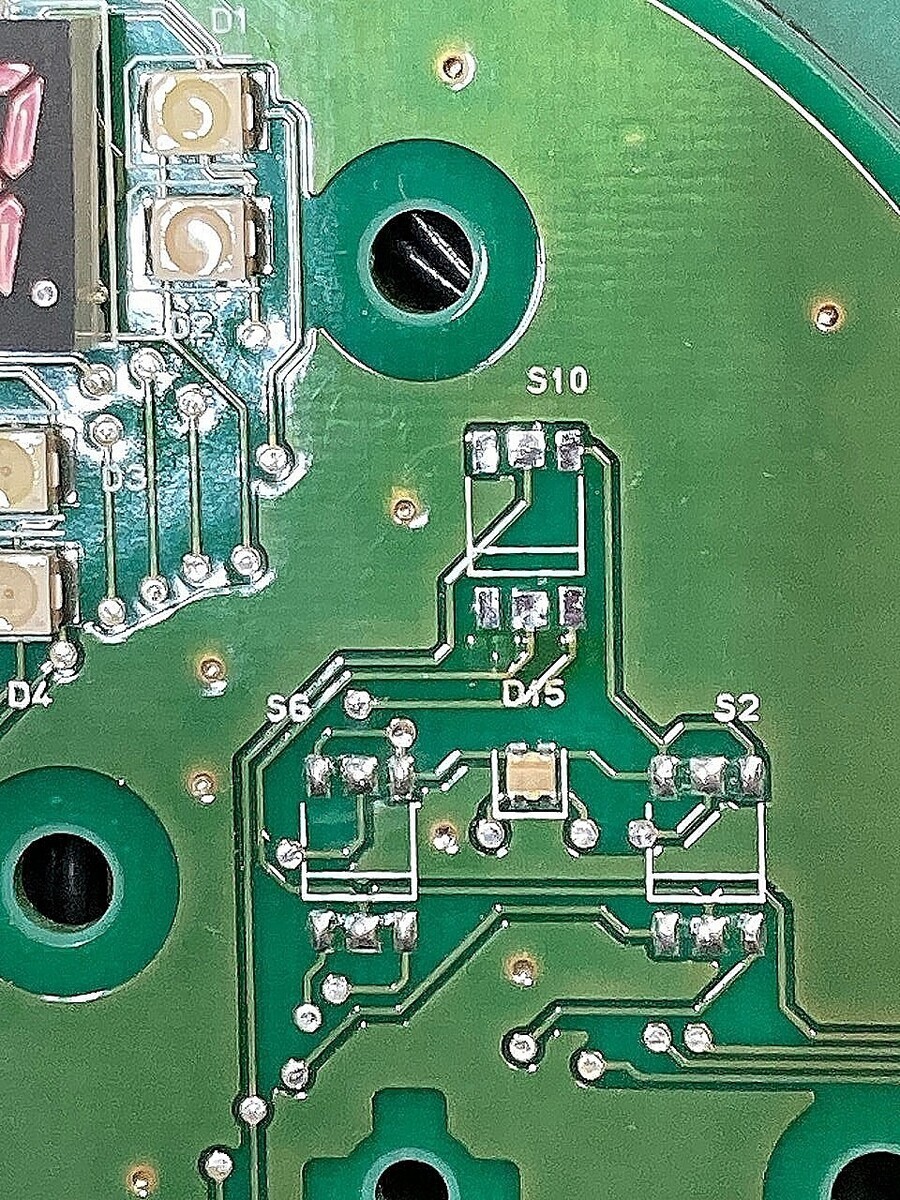

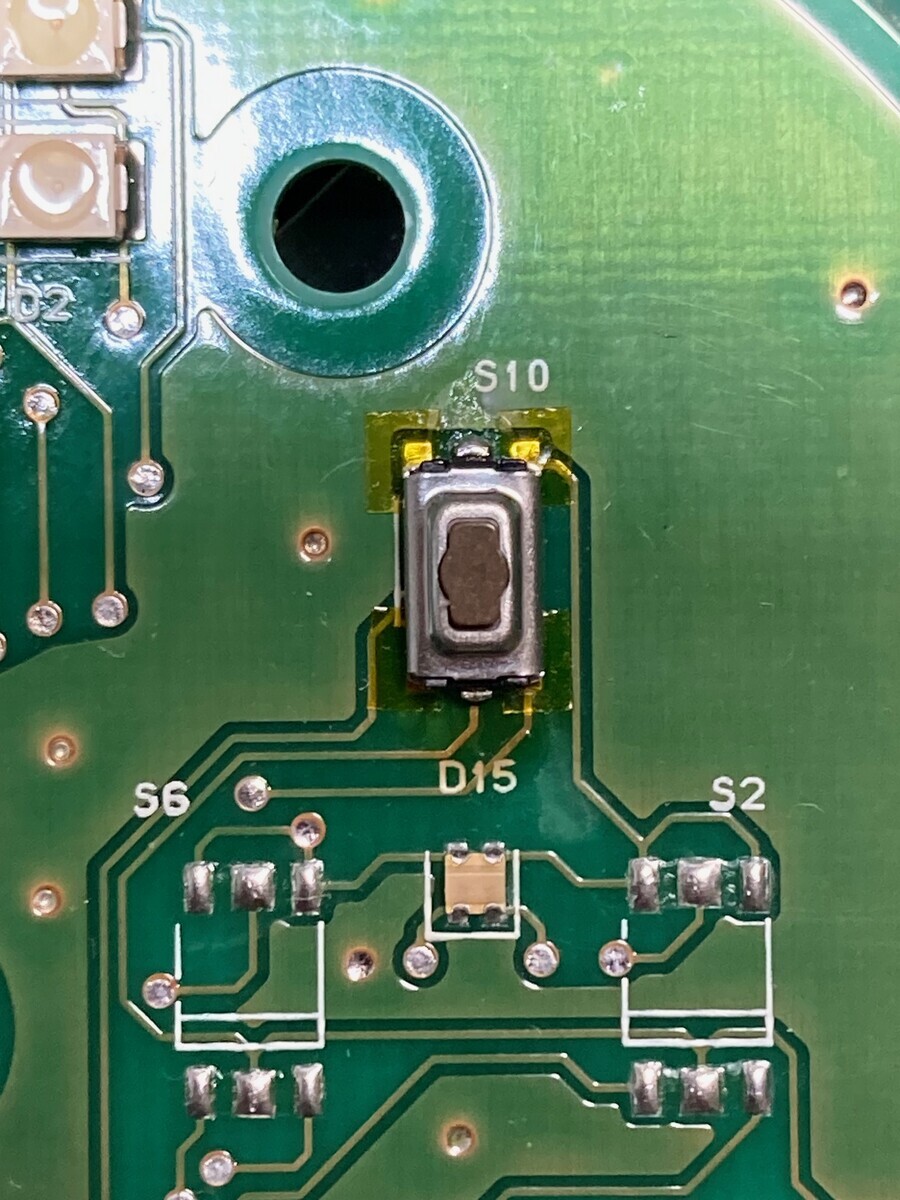

で、ピンアサイン確認してたら、Output SWのS10がショートしてる。押さずに5Ω、押すと1Ωくらい。とりあえずS10剥がすとショート消える。他のキーを押すと一旦そっちを読取りに行くけど、OFFするとOutput SWがONなのでON確定しているのかな？Output SW（S10）は、未実装のS2とS6と直列なので、そんな所かと。（S2とS6はPSF-400L2のCH A、CH B選択なので）
で、新しいSWに交換したいところだけど、このLED一体型のSMDタクトスイッチがまったく見当たらない。ALPSとかPanasonicに近いのあるけどLEDは付いてない。E-SWITCHに近いのあったけどPADが合わない。
多分探しても見つからなさそうなので、ALPSのSKQYABE010をRSで購入。ボディーの金属フレーム（アース）がLEDのPADに当たるので、カプトンテープ貼って実装。
ちょっとSW押し圧高い感じするけど、まあOutputなので多少硬い方が良いかも。Outputインジケータなくなったけど、CVとCCのLEDは別で有るので特に問題なし。比較的安く80V 800W電源入手出来たので良かったなと。
Aliexpressで時計キットを買う
Aliexpressで売ってるLEDいっぱいの時計キットを購入
本体601円+組立ケース367円に割引効いて415円。送料無料。4月15日夜に発注して、22日着。はやー。

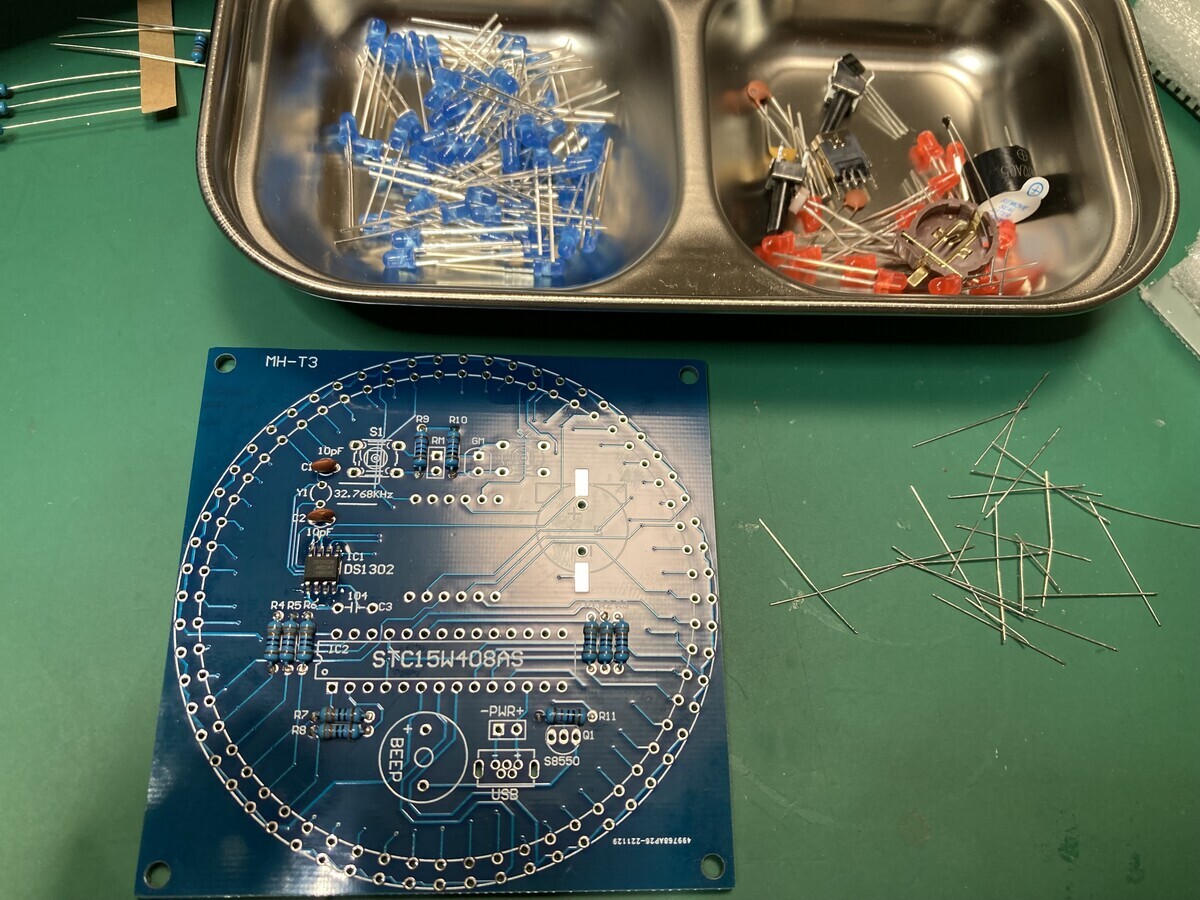

リアルタイムクロックだけ面実装であとはDIP。LEDだけ1割くらい余分入ってる。
完成後、電源繋げるもおかしな表示。ダイナミック点灯がアカンときの点灯。よく見ると点灯しない青LEDが6つ。余分から点灯するやつ選んで付け直すと正常表示。
不灯LEDの抵抗値見ると20ΩとかまあESD破壊でしょうか。
説明書は中国語しか書いてなくて、QRコードに英語のBlogアドレスあるんだけど、特に何が書いてあるわけでもないという。

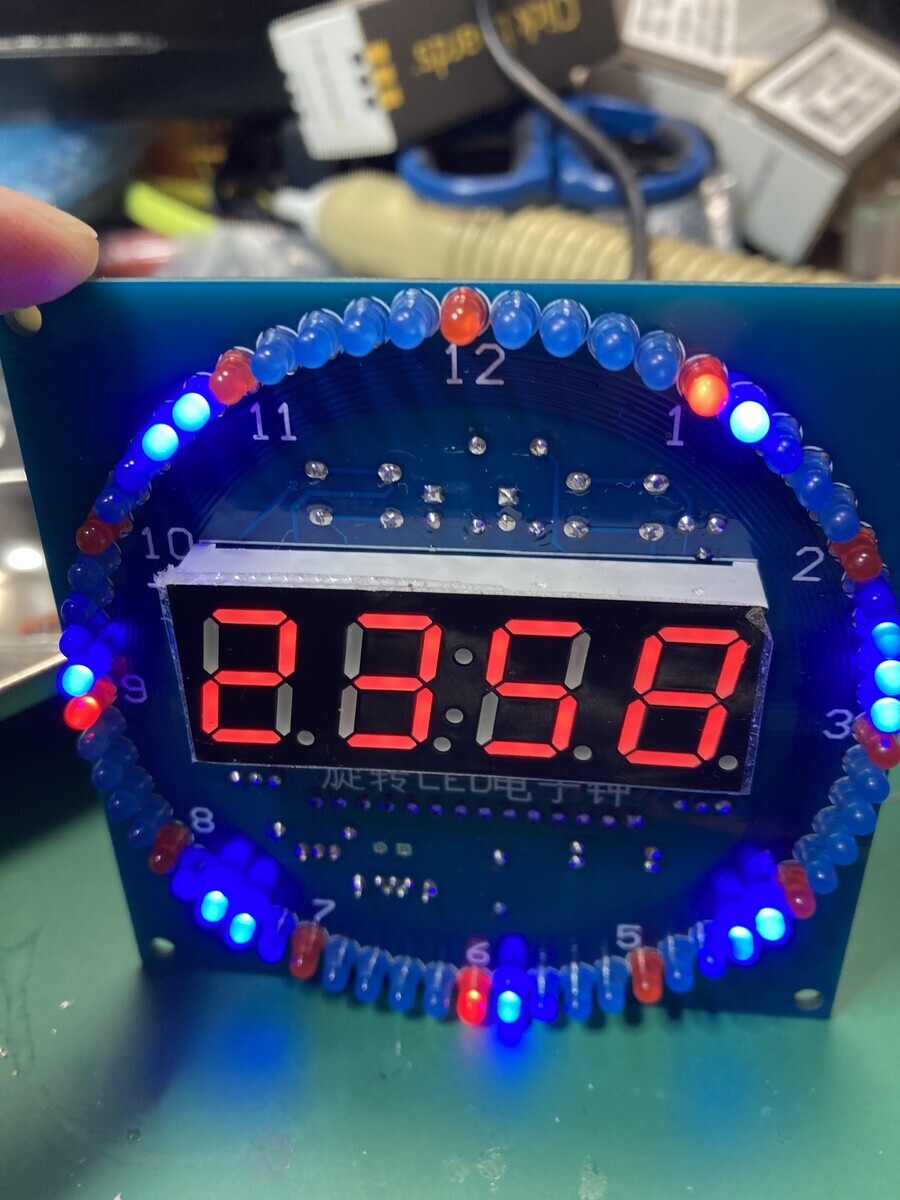

点灯パターンが複数選べる。割と見栄えがあるので会社のデスクトップ時計とする。
MPLAB XIDEの備忘録
No rule to make targetが出た
技研工房さんとこのページ読んで、別のコンパイラを一旦選択してから元のコンパイラに戻すで戻った。なんで壊れんねん。
PIC18F57Q43 Curiosity NanoのUSBからprintfしたい
PICマイコンでシリアル出力読んで解決。MCCで指定して、stdioは不要なのねん。
DRC-BT15の電池交換
古いBluetoothレシーバが出てきた。充電しても充電完了出来ず、使うと1時間くらいしか使えなかったはず。
小さいトルクス2個で固定してあって開腹は容易。

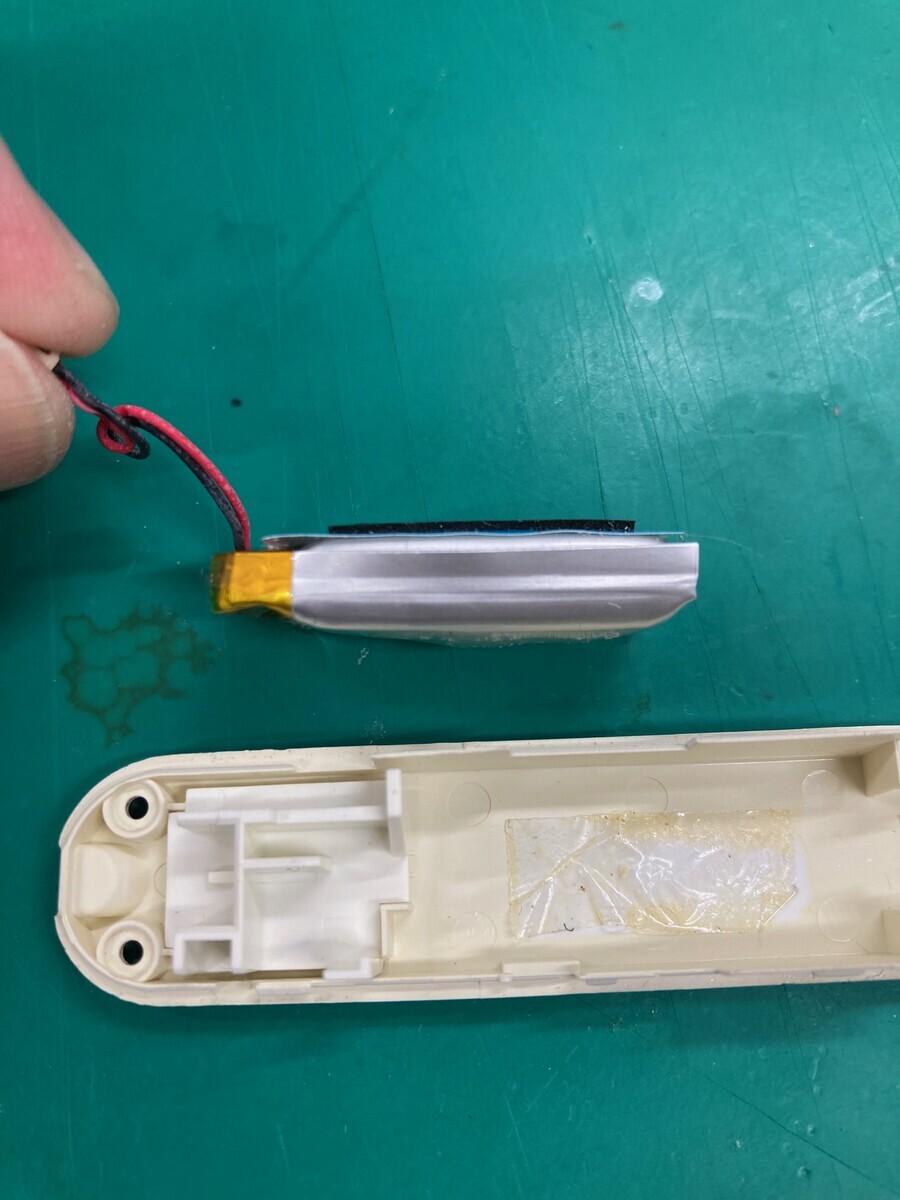

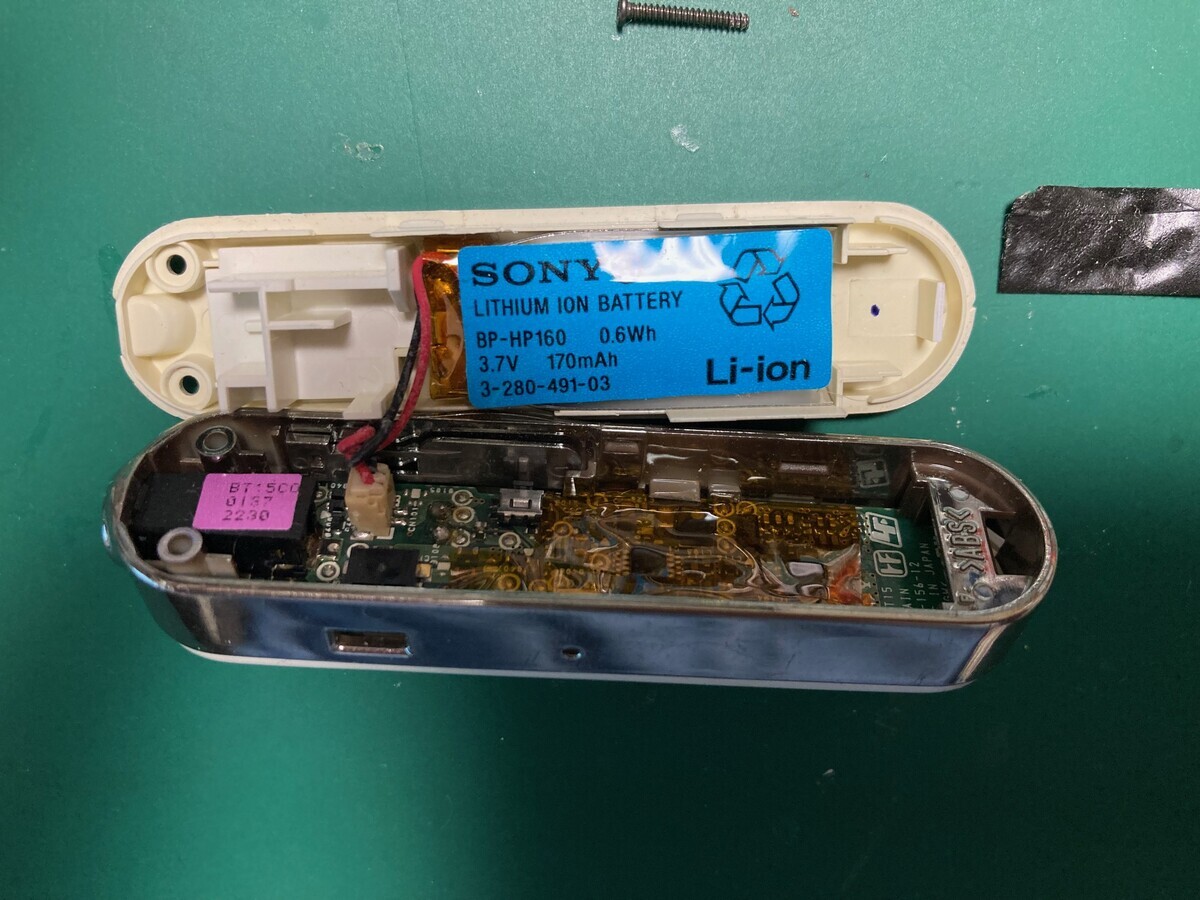

パンパンである。
リチウム電池記載型式で検索すると3000円くらいで出てくるが、それだと別のレシーバ買った方がコスパが良い気がする。

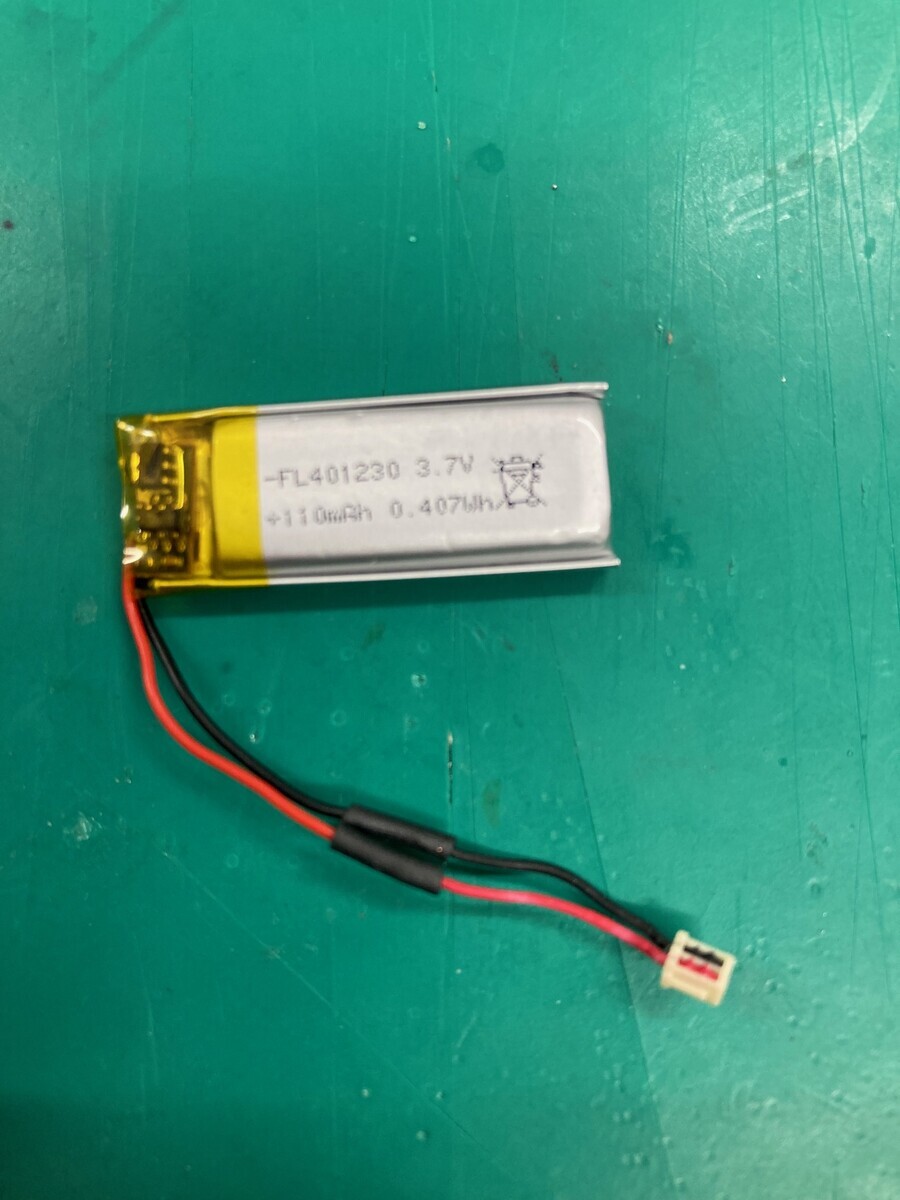

工作用リチウムイオン充電池 3.7V 約110mA 約32mm×約12mm×厚約4mmを380円+送料290円で購入。容量が減るがやむを得ない。
元の電池からケーブルを移植し、バッテリがあった位置に入れて完了。
充電完了する様になった。骨伝導ヘッドホンだと長時間使用すると頭痛がするので、ながら聞き用に使えれば。
